引言

随着城市化进程的加快，房屋租赁市场日益繁荣。为了提高房屋租赁管理的效率，降低管理成本，本文将基于UML（统一建模语言）对房屋租赁管理系统进行分析与设计。通过UML图，我们可以清晰地展示系统的架构、功能模块以及数据流程，为系统的开发提供理论依据。

系统需求分析

在分析房屋租赁管理系统的需求之前，我们需要明确系统的目标用户和功能需求。以下是系统的主要需求：

管理员需求：包括房屋信息管理、租赁者信息管理、租赁合同管理、报表统计等。

租赁者需求：包括房屋搜索、租赁申请、合同查看、支付管理等。

房主需求：包括房屋发布、租赁申请查看、合同签订、租金收取等。

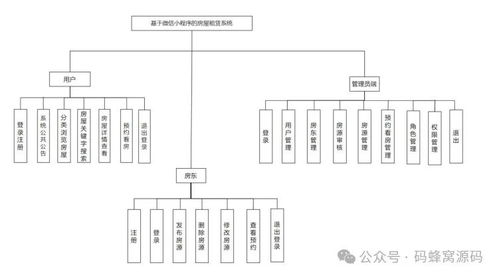

系统功能模块设计

根据系统需求，我们可以将房屋租赁管理系统分为以下几个功能模块：

用户模块：包括管理员、租赁者、房主三类用户，实现用户注册、登录、权限管理等功能。

房屋信息管理模块：包括房屋发布、修改、删除、查询等功能。

租赁者信息管理模块：包括租赁者注册、登录、信息修改、查询等功能。

租赁合同管理模块：包括合同签订、修改、删除、查询等功能。

报表统计模块：包括租赁情况统计、租金收入统计、房屋空置率统计等功能。

系统架构设计

基于B/S架构，房屋租赁管理系统可以分为以下几个层次：

表现层：负责与用户交互，展示系统界面。

业务逻辑层：负责处理业务逻辑，实现系统功能。

数据访问层：负责与数据库交互，实现数据存储和查询。

数据持久层：负责数据库的设计和实现。

UML用例图设计

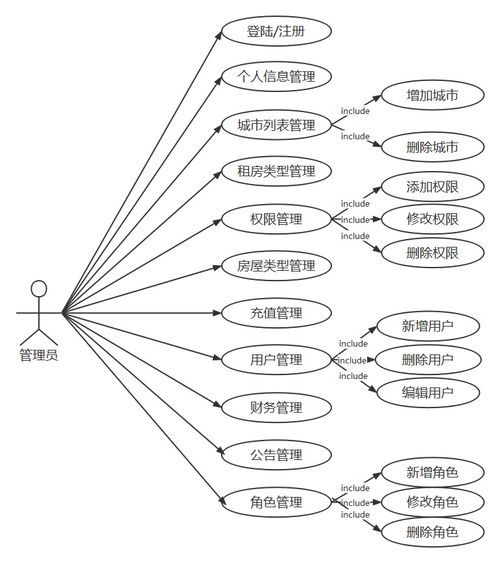

UML用例图用于描述系统功能，展示系统与外部实体之间的交互。以下是房屋租赁管理系统的UML用例图：
