simulink积分模块,功能、应用与实现

Simulink是MATLAB中一个强大的仿真工具，它允许用户通过图形化的方式构建和仿真动态系统模型。在Simulink中，积分模块是一个核心组件，用于模拟连续时间系统的积分运算。本文将深入探讨Simulink积分模块的功能、应用以及如何在Simulink中实现它。

积分模块在Simulink中主要用于模拟连续时间系统的积分运算。它接受一个输入信号，然后根据积分公式计算输出信号。积分模块的核心功能如下：

模拟连续时间系统的积分运算。

计算输入信号的累积效果。

支持多种积分类型，如一阶积分、二阶积分等。

允许设置积分的初始条件。

模拟物理系统的运动，如速度、加速度等。

计算信号的平均值。

实现控制系统的积分环节，如PID控制器中的积分项。

在信号处理中，用于滤波和去噪。

要在Simulink中实现积分模块，可以按照以下步骤进行：

打开Simulink库浏览器。

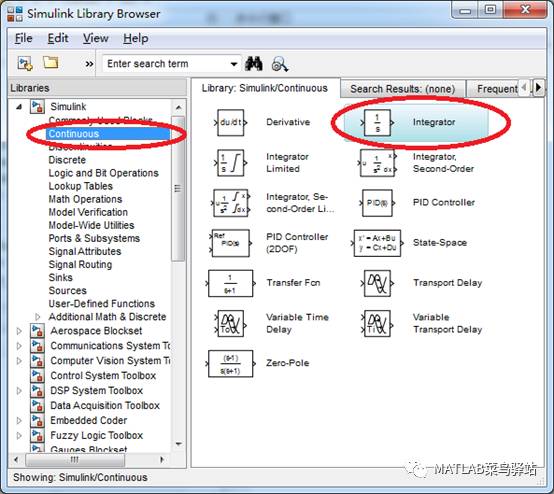

在“连续”模块库中找到“积分器”（Integrator）模块。

将积分器模块拖拽到Simulink模型中。

连接输入信号和输出信号。

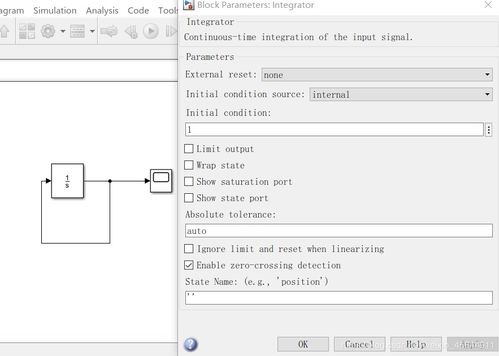

根据需要设置积分模块的参数，如积分阶数、初始条件等。

积分模块的参数设置如下：

积分阶数：设置积分器的阶数，默认为1。

初始条件：设置积分器的初始值，默认为0。

饱和限制：设置积分器的输出限制，防止输出信号超出预期范围。
