你有没有想过，家里的自来水是怎么从水龙头里流出来的呢？其实，这一切都离不开一个神奇的图——给水管道系统图。今天，就让我带你一起揭开这个图的神秘面纱，看看它是如何让水流到你家的每一个角落的！

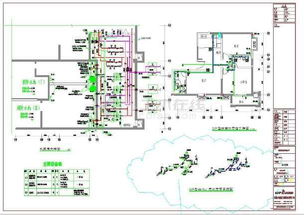

一、平面图：探寻管道的足迹

想象你站在一栋大楼的门口，眼前是一张平面图。这张图上密密麻麻地布满了线条，它们就像一张蜘蛛网，连接着每一个角落。这就是给水管道系统图的平面图。

1. 卫生器具的“家”：首先，你得找到那些可爱的卫生器具，比如洗手盆、马桶、淋浴间等。它们就像一个个小宝宝，需要管道的呵护。平面图上会告诉你它们的位置，让你一目了然。

2. 引入管和排出管：接着，你得找到给水引入管和污水排出管。它们就像两条大动脉，负责将水从外面引入，又将污水排出。平面图上会标注它们的走向和规格，让你对整个系统有个大致的了解。

3. 管道的“身姿”：平面图上还会告诉你每条管道的位置和走向。它们或直或弯，或上或下，就像一条条蜿蜒的蛇，穿梭在建筑物的每一个角落。

4. 水表的“藏身之处”：别忘了，水表可是家里的“守门人”，它记录着你的用水量。平面图上会告诉你水表的安装位置和型号，以及前后阀门的设置情况。

5. 清通设施的“守护者”：别忘了清通设施，比如雨水斗、检查井等。它们就像守护者一样，确保管道的畅通无阻。

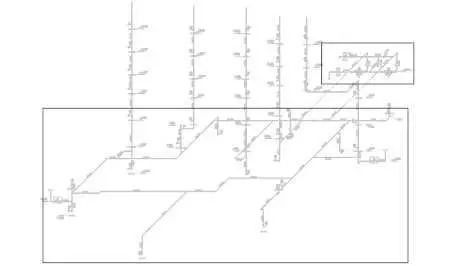

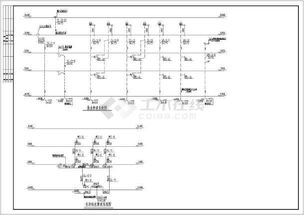

二、系统图：揭秘管道的“内心世界”

平面图只是给你一个大致的印象，而系统图则像一把钥匙，打开了管道的“内心世界”。

1. 走向与分支：系统图上会详细标注每条管道的具体走向和分支情况。你甚至可以看到管道的坡度和标高，就像看到了管道的“心电图”。

2. 设备与节点：系统图上还会标注各种设备，比如阀门、水表、过滤器等。它们就像管道的“器官”，负责调节和控制水流。

3. 管道的“骨架”：系统图上还会标注管道的材质和规格，让你对管道的“骨架”有更深入的了解。

三、详图：细看管道的“细节之美”

如果你对管道的细节感兴趣，那么详图就是你的不二之选。

1. 设备与节点的构造：详图上会详细展示设备与节点的构造，让你看到它们的“真实面目”。

2. 安装要求与尺寸：详图上还会标注安装要求和尺寸，让你在施工过程中有据可依。

四、室外给水管道：连接城市与家庭的纽带

除了室内给水管道，室外给水管道也是不可或缺的一部分。

1. 市政给水管道：市政给水管道就像一条条血管，将水从水厂输送到城市的每一个角落。

2. 管道的“守护者”：室外给水管道上还会设置各种检查井和阀门，方便维护和检修。

五、：给水管道系统图的魅力

给水管道系统图就像一本“管道百科全书”，它让我们了解了管道的构造、走向、设备、材质等方方面面。正是有了这张图，我们才能享受到便捷的供水服务。

所以，下次当你打开水龙头，看到清澈的自来水从里面流出来时，不妨想想这张神奇的给水管道系统图，它可是功不可没哦！
